2024年4月，上海安其威微电子科技有限公司正式发布低成本高性能包络对数检波器芯片ARW22347。

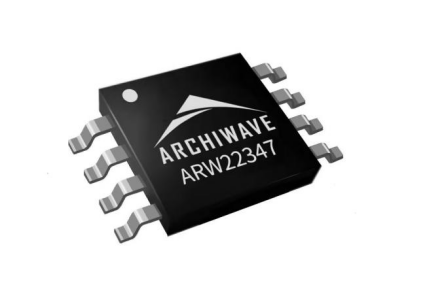

MSOP8封装

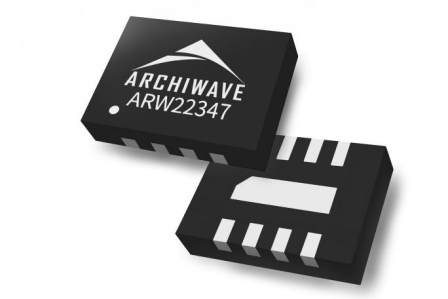

CP8封装

功能简介

ARW22347是一款低成本高性能包络对数检波器，频率覆盖范围0.1~7.1GHz，典型动态范围为45dB，对数误差小于±1dB，工作电流8.5mA，省电模式下电流仅100uA。ARW22347采用全新设计，在功耗、防静电、高低温特性等方面进行了优化，产品性能业界领先，提供MSOP8、CP8两种封装。ARW22347支持正负两种斜率输出，带使能控制，可使芯片关断进入省电模式。与分立二极管检波方案相比动态范围更大，温度稳定性更好，可靠性更高。特别适合用于要求低成本高性能的场景，例如蜂窝设备、信号强度指示、自动增益控制、无线电频谱检测、双向放大器、蜂窝WIFI信号中继器，手机信号增强器，局部放电检测等。

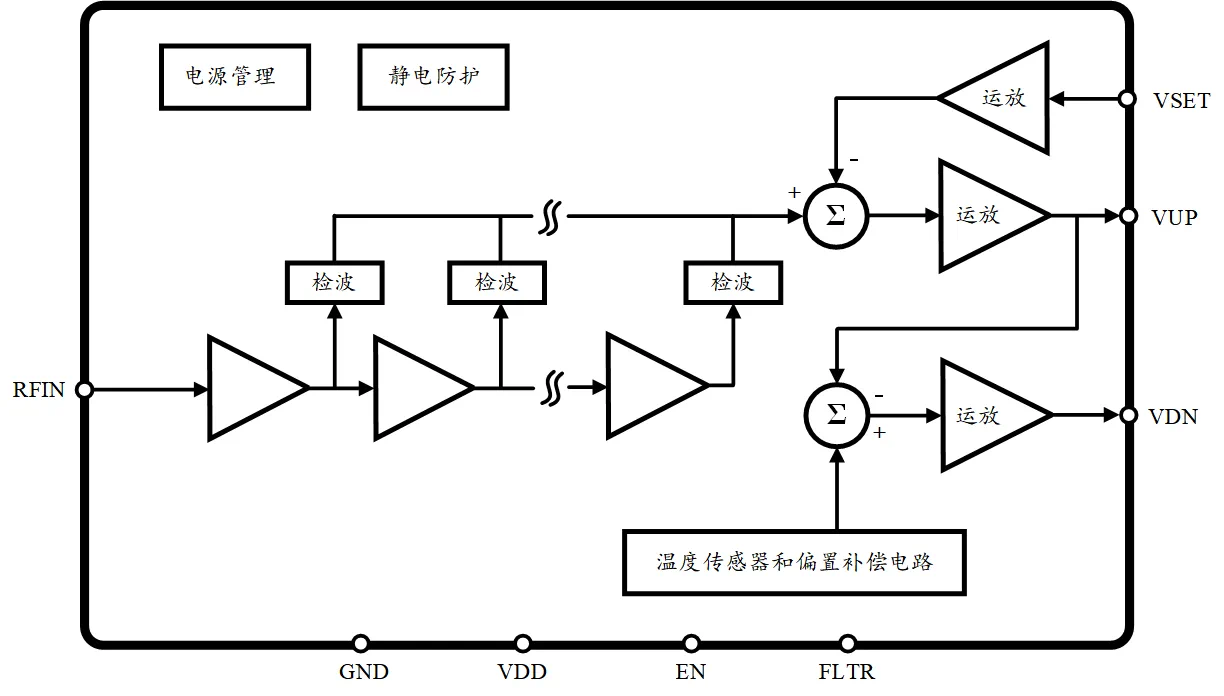

ARW22347功能示意图

产品优势

●宽带：频率覆盖0.1~7.1GHz

●动态范围：45dB

●宽压供电：2.7~5.25V

●低功耗：8.5mA

●省电模式：100uA

●高低温特性：片内集成温度补偿

●小尺寸：MSOP8、CP8封装

●保证100%出厂测试：每颗芯片出厂前经射频全量测试

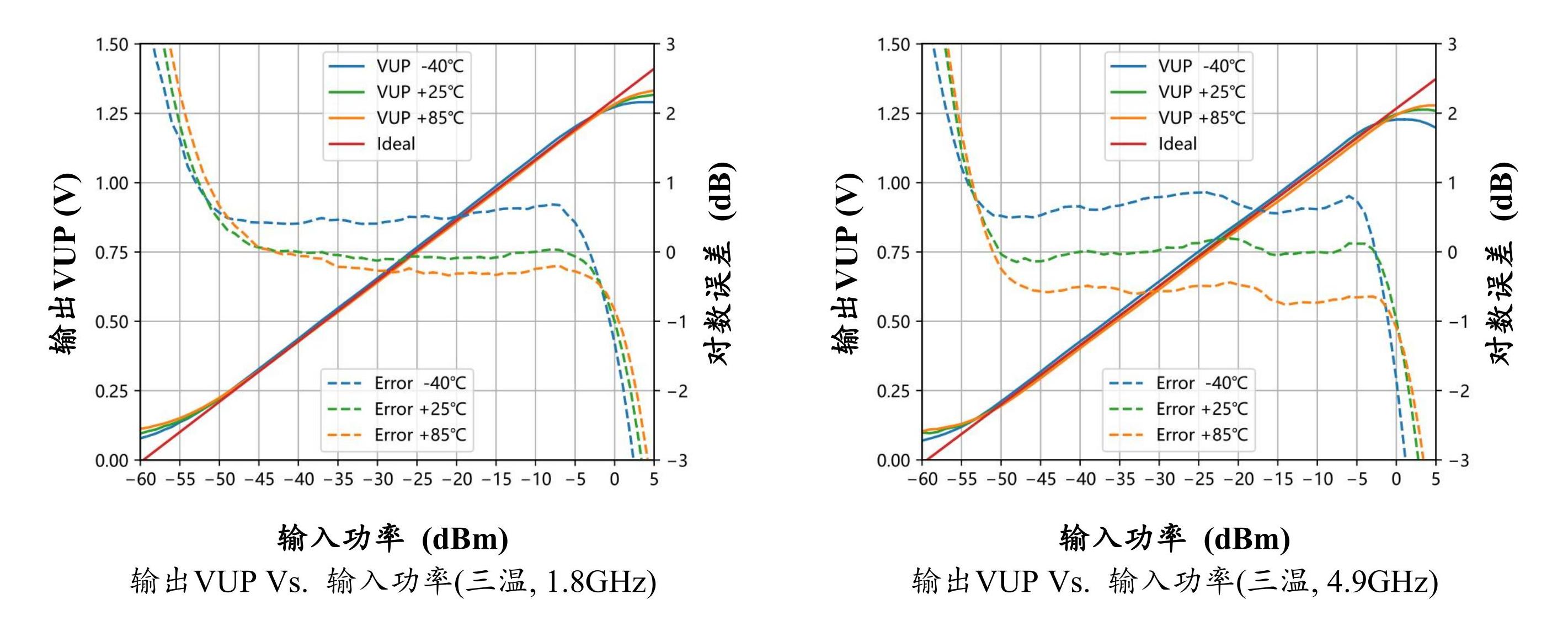

典型性能图

产品典型应用

蜂窝设备

信号强度指示

自动增益控制

无线电频谱检测

射频拉远单元

双向放大器

局部放电检测

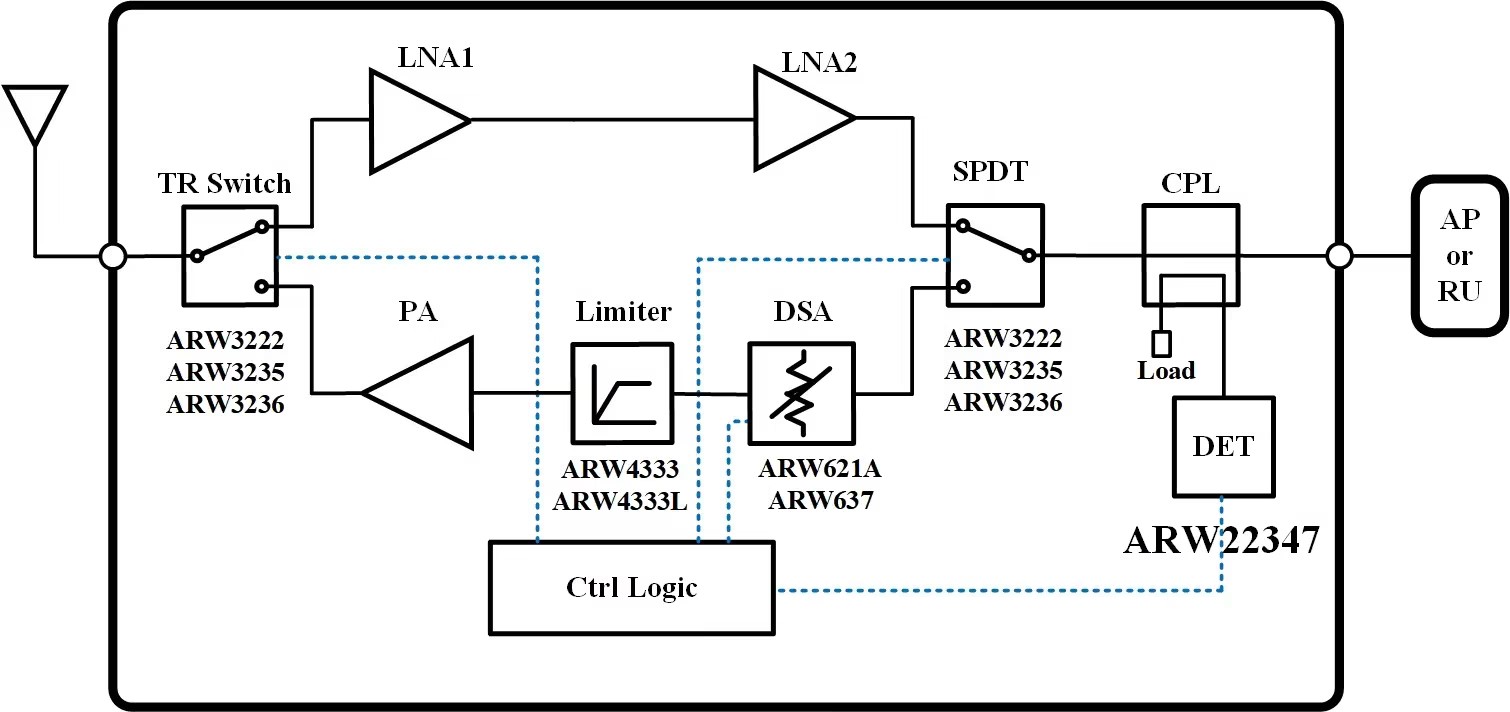

双向放大器应用示例1

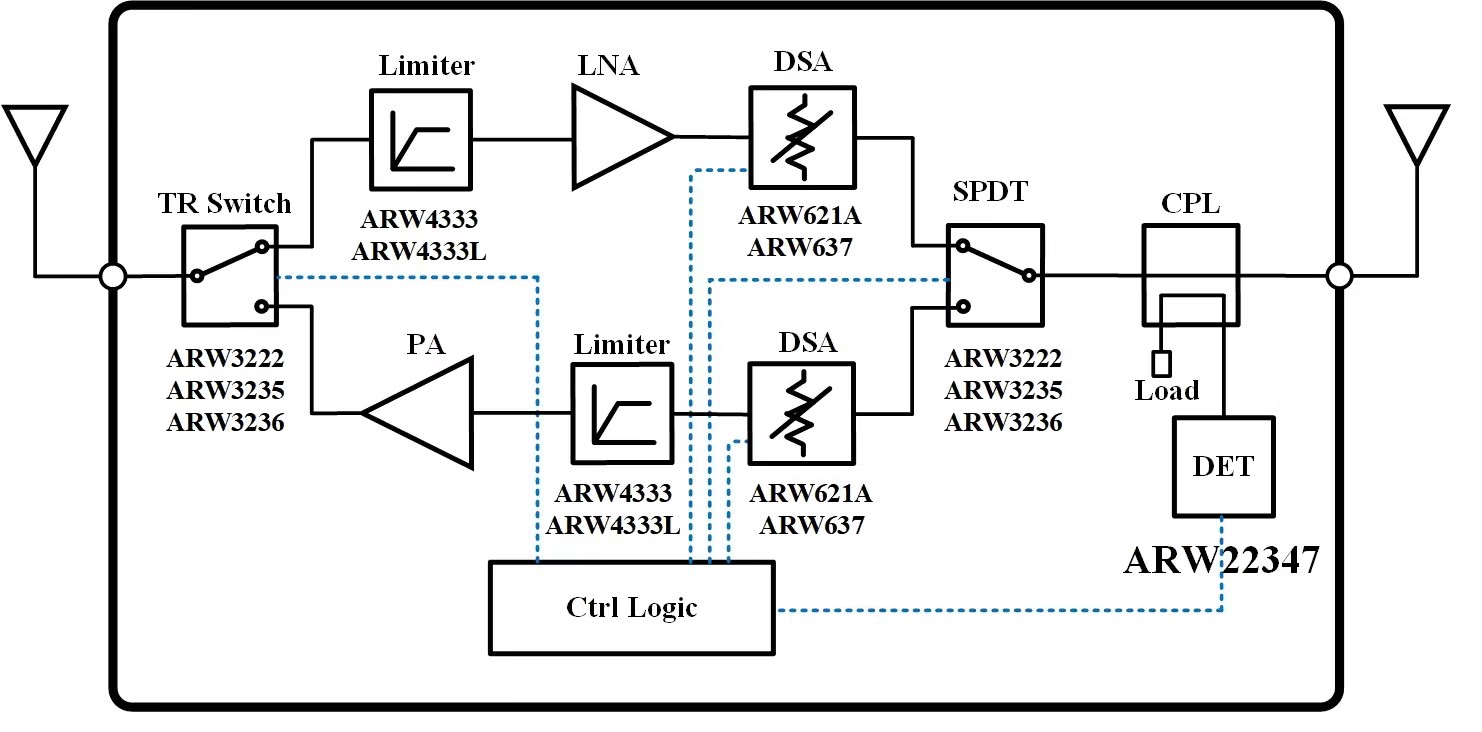

双向放大器应用示例2

供货信息

ARW22347产品已正式发布，更多详细资料请联系安其威销售团队或发邮件至sales@archiwave.com。

关于ARCHI-DETECT®

无线电技术自诞生以来，一直遵循着“距离远、速率快、重量轻、体积小、能效高以及成本低”这个主旋律，不断改善着人类的生产和生活方式。检波器是一种通用射频器件，被广泛应用在通信、雷达感知、测试测量仪表等领域中，对信号进行实时检测，辅助系统实现更优化的性能和功耗。安其威在创立之初就设立了ARCHI-DETECT®检波器芯片产品线。我们在包络对数检波器和均方根(RMS)检波器产品上不断改进和创新，并且在动态范围、带宽、检波灵敏度、高低温检测误差等关键指标上持续突破，以满足更多的应用场景和客户日益提升的需求。
